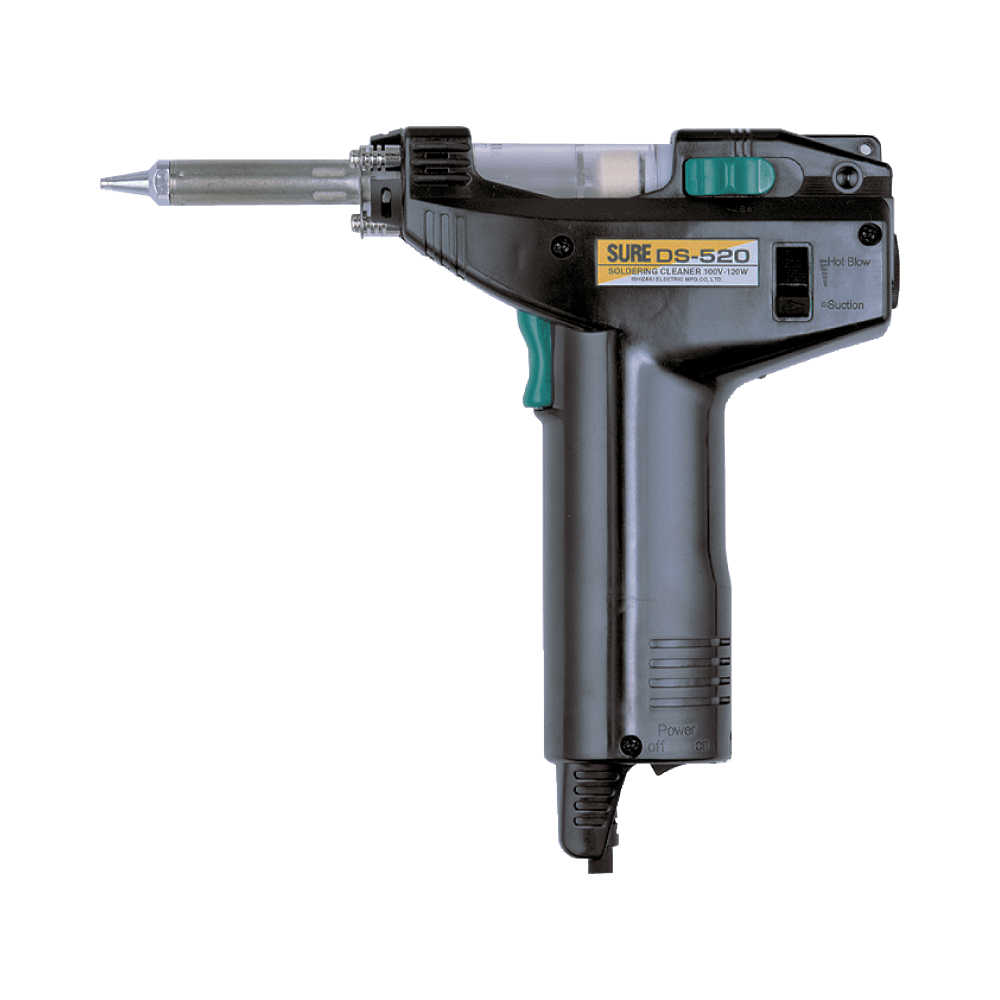

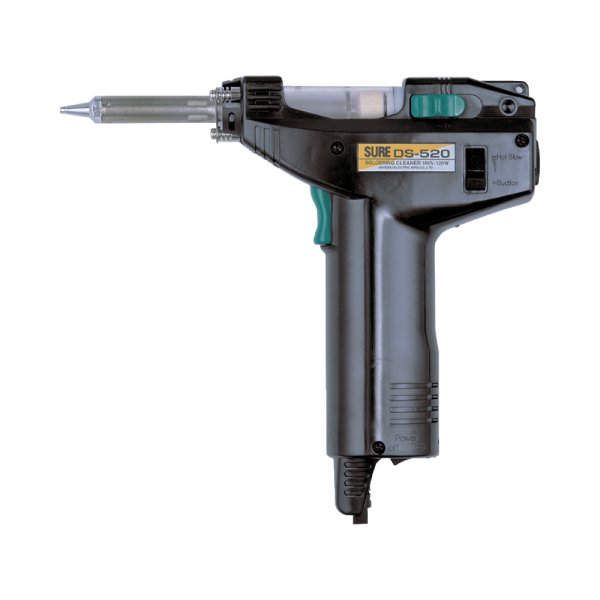

DS-520 はんだ吸取器（ガンタイプ） [114104]
販売価格: 60,500円(税込)
商品詳細
温調回路・ダイヤフラムポンプをガンタイプのボディに内蔵。SMD（表面実装部品）の除去も出来るコンパクト設計。カーボン入りのボディの採用により静電気対策も万全です。吸引ノズル（アース線付）とポンプが直結構造のため小型ながら強力な吸引力を発揮。
製品仕様
| 商品名 | はんだ吸取器（ガンタイプ） |
|---|---|
| 品番 / 機種名 | DS-520 |
| 定格消費電力 | AC100V-120W 50/60Hz |
| モーター出力 | 12W |
| 設定温度 | 約350〜500℃（連続可変） |
| 到達真空度 | 650mmHg |
| 最高圧到達時間 | 0.2秒 |
| 排気量(OPEN) | 15L/分 |
| ヒーター | 100W |
| 本体質量 | 約420ｇ ※電源コードを除く |
| 本体寸法 | 幅210 × 奥行42 × 高さ190mm |
| 付属品 | クリーニングピン ×1 ※本体に装着 フィルターカートリッジ（使い捨てタイプ） ×5 取扱説明書 ×1 |
| JAN | 4905058440050 |
使用上の注意
- 使用時は高温になりますのでこて台や金属物の上におき可燃物のそばに置かないで下さい。
- 長時間の未使用通電は避けて下さい。こて先の切断、メッキ部の研磨はこて先の寿命を縮めます。
- 鉛フリーはんだ使用時はこて先が著しく消耗します。鉄メッキのこて先を用意している機種もあります。詳細はお問い合わせ下さい。
- 作業終了後にこて先にはんだをつけてからプラグを抜いて下さい。
よくあるご質問
Q：こて先の寿命を教えて下さい。
使用する環境やワークにより著しい差があります。消耗品としてお考え下さい。
Q：温調の出来るはんだこてはありますか？
ありません。当社の400Wまでのこてでしたら、別売りのSPC-401を使用しコントロールします。
Q：はんだ槽は鉛フリー対応でしょうか？
HP-500が対応しています。
Q：鉛フリーはんだを使用するとき、こて先は普通のもので大丈夫ですか？
使用できますが、従来の共晶はんだと比べるとこてさきは3〜7倍早く減ります。鉄メッキ仕様などの対応こて先を使用して下さい。
Q：鉛フリーはんだを使用した時、こて先が黒くなりはんだがうまく乗りません。
こて先が酸化したためです。はんだ作業後は必ず、はんだをこて先に付けてから収納して下さい。
Q：鉛フリーはんだの手はんだ付け作業時の異なる点、注意点は？
こてさきの温度管理ができる機器を使用し、濡れ性（はんだのノリ）が悪いため迅速な作業が必要です。
Q：鉛フリーはんだと従来の鉛入りはんだとの違いはどこですか？
鉛フリーはんだは錫、鉛系のはんだから、鉛を取り除き、錫に微量な銀や銅を混ぜた物で、融点は217℃（当社3AG）で従来の共晶はんだより約40℃程高くなっています。
Q：鉛フリーはんだには、どんな種類があるのですか？また、どれを選べばよいですか？
大きく分け(1)Sn-Ag系(2)Sn-Zn系(3)Sn-Bi系等があります。(1)(2)は、クリームはんだなどのリフロー用。(3)は、はんだ槽などのフロー用に向いています。手はんだ付けには、(1)の中のSn-3Ag-0.5Cuが適しています。
Q：板金用はんだこてのヒーター寿命時間はどの位ですか？
SS、SHシリーズで約200時間です（連続通電）。
Q：焼印に使えますか？
ご使用頂けますが、焼印の場合は通常のハンダ付け作業に比べコテ先の放熱効果が悪くなり、ヒーター線が早期に断線したりヒーター寿命にバラツキが発生することがあります。またパワーコントローラーを併用し温度が上がり過ぎないようにしてください。
